Вариаторные ремни для сельхозтехники: назначение и характеристики

На комбайнах, кормоуборочных машинах, жатках и части тракторных приводов именно вариатор задаёт режим работы молотилки, выгрузного шнека, или привода жатки. Ошибка в подборе профиля или натяжения здесь стоит дорого: проскальзывание, перегрев шкивов, обрыв в разгар уборки и простой всего звена техники.

Зачем нужен вариаторный ремень

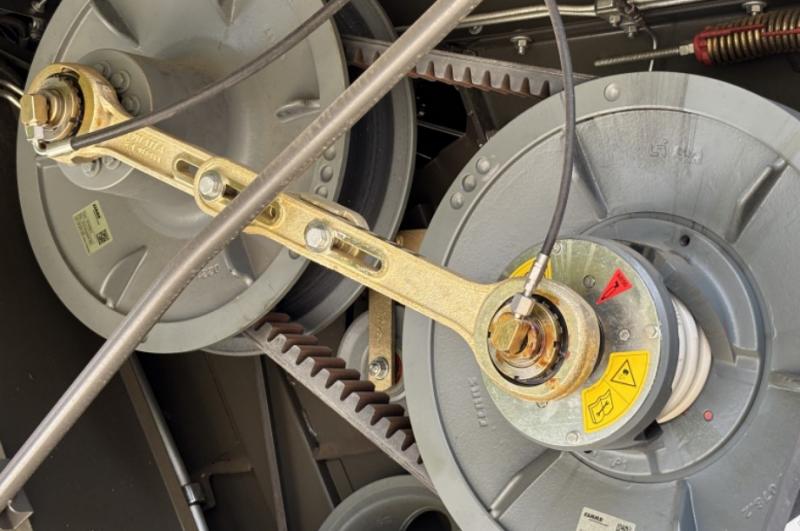

Классическая клиновая передача работает с постоянным передаточным отношением: диаметры шкивов фиксированы. Вариатор устроен иначе. Два шкива с подвижными конусами меняют рабочий радиус, по которому «ходит» ремень. Чем глубже ремень садится в канавку одного шкива и чем выше поднимается на другом, тем сильнее меняется скорость ведомого вала.

Отсюда и требования к самому ремню. Он должен быть шире и жёстче обычного клинового: боковые грани постоянно работают на трение при переменном радиусе, а корд обязан держать длину при ударных нагрузках и перепадах крутящего момента. Подробный обзор типов ремней — в материале «Виды приводных ремней для сельхозтехники».

Где применяются на сельхозмашинах

Наиболее типичные узлы с вариаторным приводом:

• привод молотильного барабана и вентилятора очистки на зерноуборочных комбайнах;
• привод жатки и мотовила с регулировкой частоты в зависимости от урожайности и влажности массы;
• кормоуборочные комбайны — изменение скорости шнеков и измельчающего барабана;
• отдельные станции тракторных навесных орудий и стационарных агрегатов с плавной регулировкой оборотов.

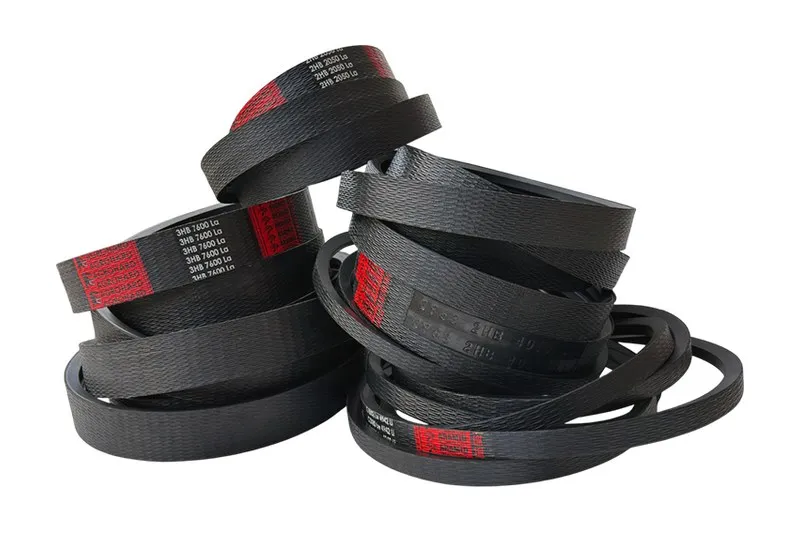

Для уборочной техники особенно важны усиленные серии. В каталоге Agrohard линейка AGROHARD HARVEST ориентирована на узлы с высокой мощностью и переменным режимом нагрузки.

Конструкция и ключевые характеристики

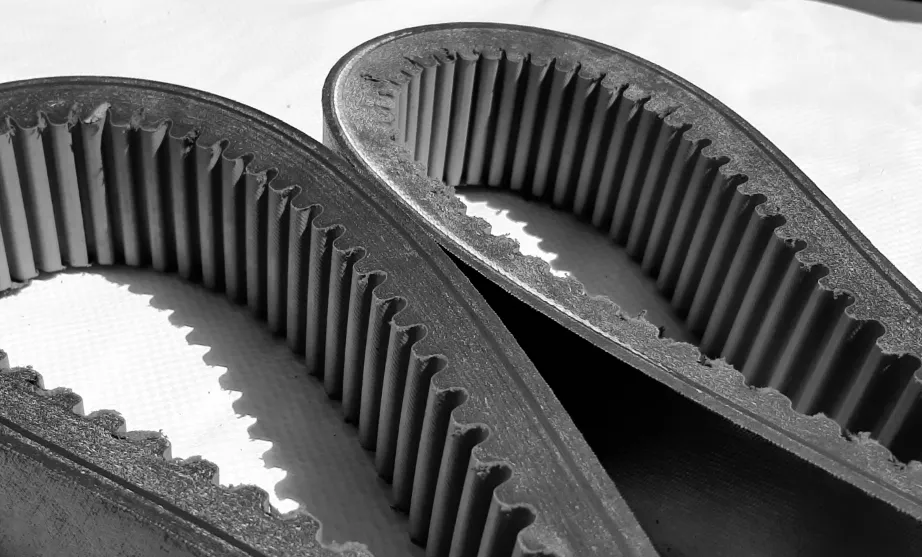

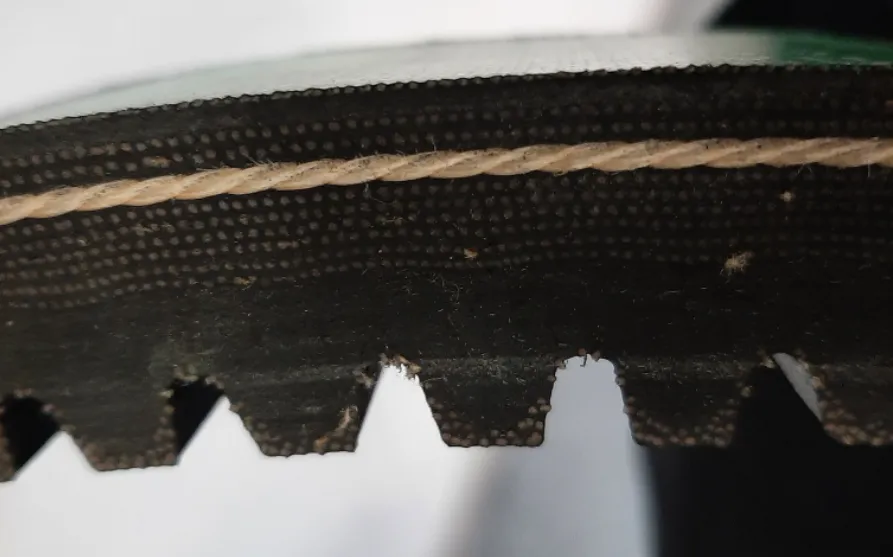

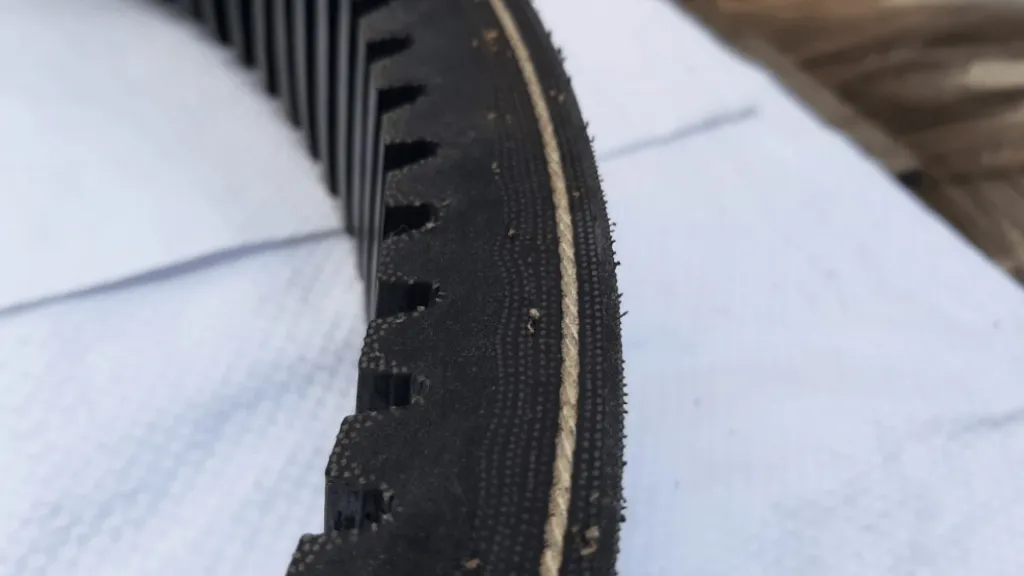

Вариаторный ремень — многослойное изделие. Несущий корд воспринимает растяжение. Резиновое тело формирует клиновидный профиль и демпфирует вибрации. Верхняя и нижняя поверхности часто имеют формованные зубцы или насечку: это уменьшает изгибные напряжения на малых диаметрах и улучшает охлаждение рабочей зоны.

Основные параметры, по которым подбирают вариаторный ремень:

Важно не путать обозначение длины: разные производители указывают внутреннюю (Li), расчётную (Lw) или наружную (La). Ориентир — заводская маркировка снятого ремня и данные в руководстве по эксплуатации машины. Если маркировка стёрлась, измеряют длину на специальном стенде или по схеме OEM, а не «шнурком вокруг шкивов».

Как меняется нагрузка при регулировке вариатора

При увеличении передаточного отношения растёт крутящий момент на ведомом валу, но мощность, которую ремень уверенно держит без проскальзывания, зависит от площади контакта, натяжения и жёсткости корда. Усиленные ремни с плотным тканевым или арамидным кордом дольше сохраняют форму боковых граней и меньше «проседают» в экстремальных режимах.

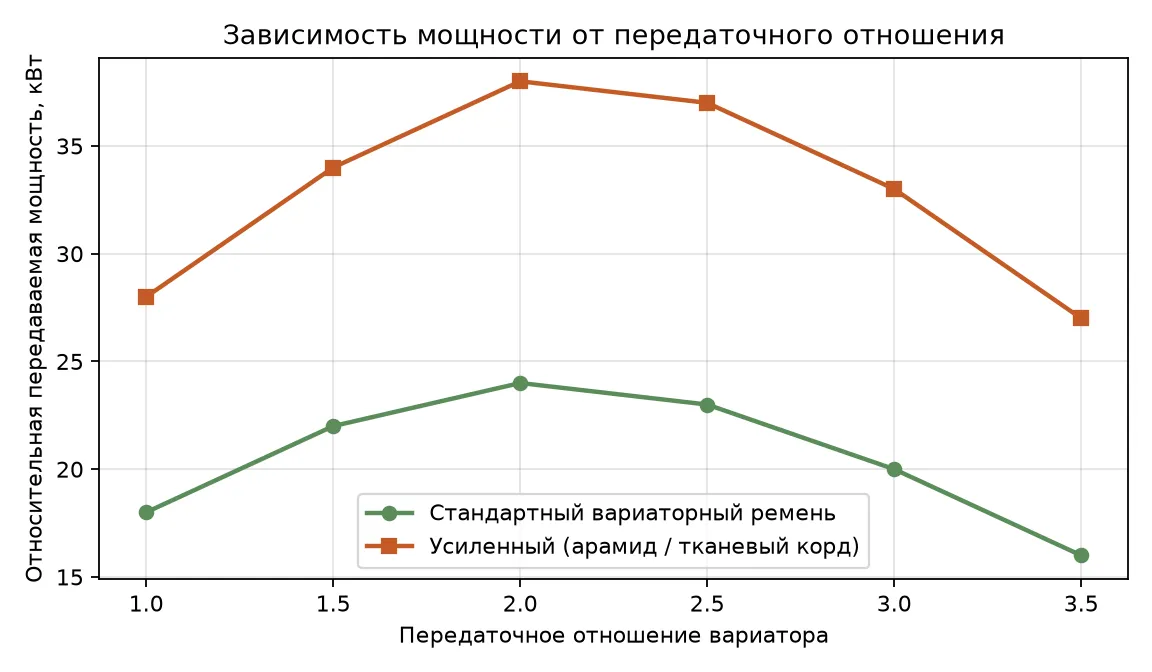

Рисунок 1. Сравнительная кривая относительной мощности стандартного и усиленного вариаторного ремня

Признаки износа и типовые ошибки монтажа

Частая ошибка — чрезмерное натяжение «на глаз»: вариатор чувствителен и к недотягу, и к перетягу. Третья — работа без кожуха: абразивная пыль ускоряет износ боковых граней в разы.

Как подобрать ремень правильно

Опирайтесь на маркировку OEM, ширину и высоту профиля, расчётную длину и тип корда. При сомнениях сравнивайте геометрию снятого ремня и шкивов, а не только «примерную» длину. Для тяжёлых уборочных узлов имеет смысл сразу рассматривать усиленные позиции — это снижает риск простоя в сезон и повторной замены через несколько смен.

Подобрать ремень можно в каталоге приводных ремней AGROHARD. Если нужна консультация по профилю или OEM-номеру — напишите или позвоните через страницу контактов Agrohard. Условия гарантии на продукцию описаны в разделе «Гарантия», логистика — в разделе «Доставка».

Краткий вывод

Вариаторный ремень — не «широкий клиновой», а специализированный элемент передачи с переменным передаточным отношением. Его задача — держать трение на конусах шкивов, сохранять длину под ударными нагрузками и обеспечивать плавную регулировку оборотов рабочих органов. Правильный профиль, корректное натяжение и своевременная замена — три условия, без которых даже исправный комбайн рискует остановиться в самый неподходящий момент.
